قفل بلوکی OLEOWEB سری VRDE

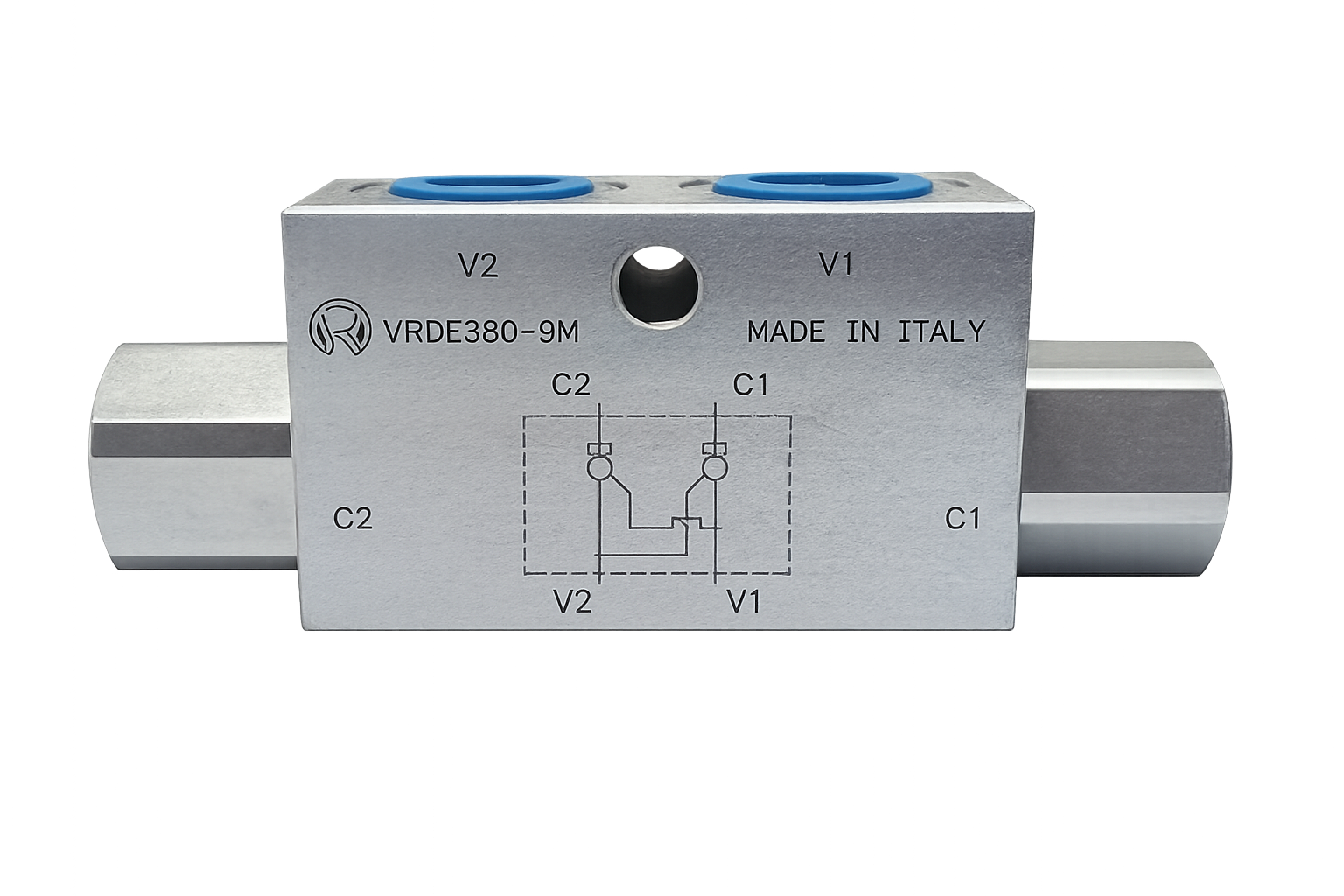

قفل بلوکی دوطرفه پیلوتدار OLEOWEB ایتالیا برای قفل کردن جک دوطرفه در هر دو جهت. نمونه ارسالی با پلاک VRDE380-9M است و خانواده رسمی VRDE در سایزهای 1/4، 3/8، 1/2 و 3/4 ارائه میشود.
قفل بلوکی VRDE چه کاری انجام میدهد؟
این شیر یک Double Acting Pilot Check Valve است؛ یعنی جک دوطرفه را در هر دو جهت قفل میکند و فقط وقتی فشار پیلوت برسد مسیر برگشت را آزاد میکند.
قفل دوطرفه جک
برای ثابت نگه داشتن موقعیت جک و جلوگیری از حرکت ناخواسته بار در هر دو جهت.
دو مسیر مستقل
پورتهای C1/C2 به سمت جک و V1/V2 به سمت مدار متصل میشوند.
باز شدن با پیلوت
با اعمال فشار در مسیر مقابل، چکوالو قفلشده باز میشود تا برگشت روغن ممکن شود.
ساخت ایتالیا
خانواده VRDE از محصولات OLEOWEB ایتالیاست.
سایزها و مشخصات اصلی
سری رسمی VRDE در چهار سایز BSPP عرضه میشود.
| کد | سایز پورت | حداکثر دبی | حداکثر فشار | نسبت پیلوت |
|---|---|---|---|---|
| VRDE140 | 1/4 BSPP | 15 L/min | 350 bar | 1:4 |
| VRDE380 | 3/8 BSPP | 35 L/min | 350 bar | 1:4 |
| VRDE120 | 1/2 BSPP | 45 L/min | 350 bar | 1:4 |
| VRDE340 | 3/4 BSPP | 70 L/min | 350 bar | 1:2.9 |
نقشه قفل دوطرفه پیلوتدار
در هر جهت یک چکوالو مسیر را قفل میکند و فشار سمت مقابل، آن را با پیلوت باز میکند.
اطلاعات فنی کاتالوگ
مشخصات عمومی خانواده VRDE برای شرایط کاری و نگهداری.
