فولی ولومی سوپاپدار OLEOWEB سری STUF

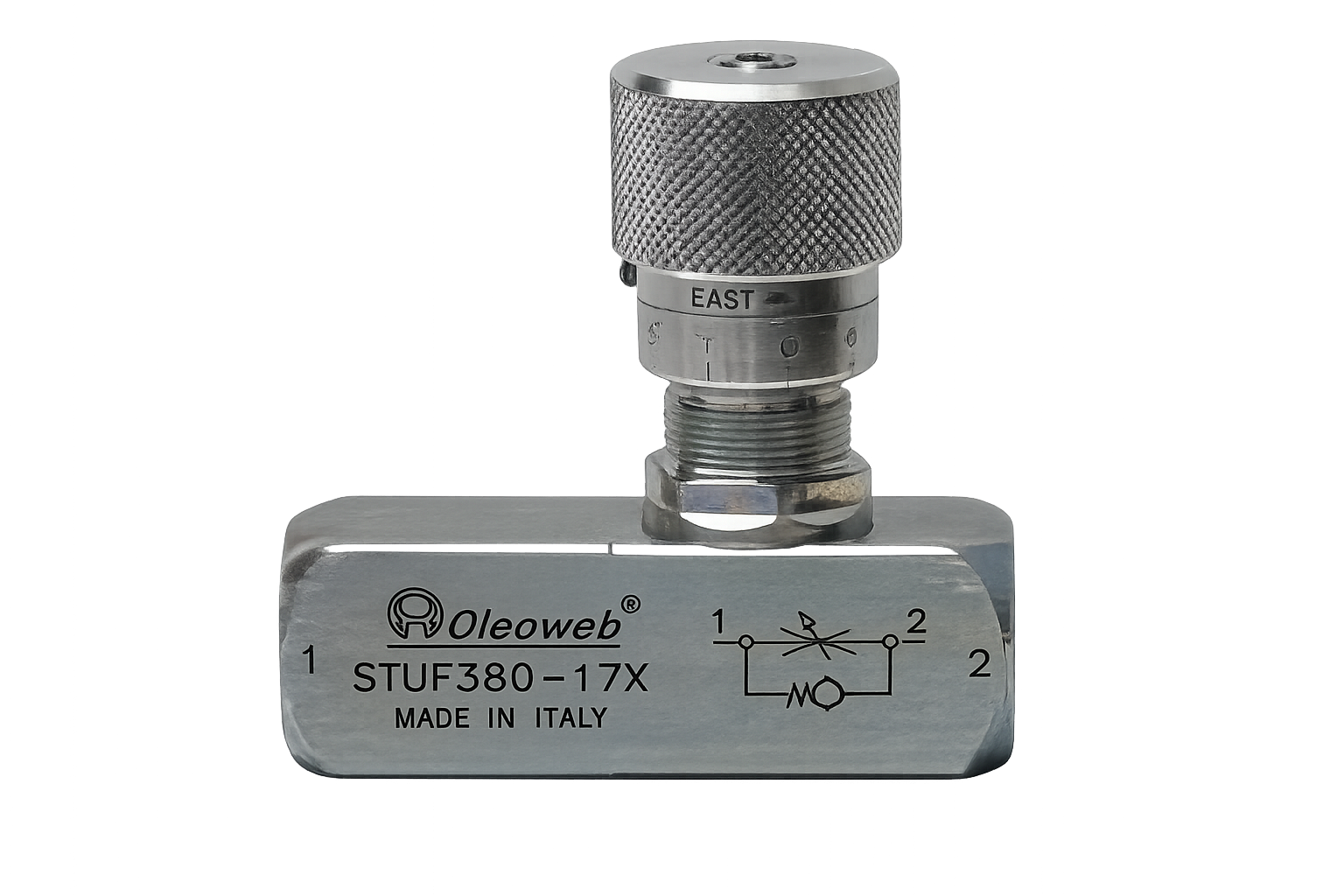

فولی ولومی سوپاپدار OLEOWEB ایتالیا سری STUF، مدل STUF380-17X، جهت تنظیم دبی روغن در یک جهت و عبور آزاد جریان در جهت مخالف توسط سوپاپ یکطرفه. مناسب برای کنترل سرعت جک و موتور هیدرولیک. مدل STUF380 دارای پورت 3/8 اینچ BSPP، حداکثر دبی 30 لیتر بر دقیقه و حداکثر فشار کاری 400 بار است.
فولی ولومی سوپاپدار STUF چه کاری انجام میدهد؟
این شیر یک کنترل دبی یکطرفه با سوپاپ یکطرفه داخلی است. در یک جهت مقدار جریان با پیچ تنظیم کنترل میشود و در جهت مخالف روغن از مسیر چکوالو آزادانه عبور میکند.
تنظیم دبی
برای کم و زیاد کردن سرعت حرکت جک یا هیدروموتور با تنظیم دستی مقدار عبور روغن.
برگشت آزاد
سوپاپ یکطرفه داخلی اجازه میدهد جریان در جهت مخالف بدون محدودیت تنظیمشده عبور کند.
نصب بینراهی
دو پورت BSPP برای نصب مستقیم در خط هیدرولیک؛ نصب پنلی نیز با مهره مخصوص امکانپذیر است.
ساخت ایتالیا
سری STUF از محصولات OLEOWEB ایتالیا برای مدارهای کنترل سرعت هیدرولیک است.
سایزها و مشخصات اصلی
کد عددی هر مدل با سایز رزوه آن مرتبط است؛ برای نمونه STUF380 دارای پورت 3/8 اینچ BSPP است.
| مدل | سایز پورت | حداکثر دبی | حداکثر فشار |
|---|---|---|---|
| STUF180 | 1/8 BSPP | 10 L/min | 400 bar |
| STUF140 | 1/4 BSPP | 15 L/min | 400 bar |
| STUF380 | 3/8 BSPP | 30 L/min | 400 bar |
| STUF120 | 1/2 BSPP | 50 L/min | 400 bar |
| STUF340 | 3/4 BSPP | 80 L/min | 400 bar |
| STUF100 | 1 BSPP | 150 L/min | 400 bar |
| STUF114 | 1-1/4 BSPP | 200 L/min | 350 bar |
| STUF112 | 1-1/2 BSPP | 300 L/min | 350 bar |
کنترل دبی در یک جهت، عبور آزاد در جهت مخالف
پیچ تنظیم مسیر عبور روغن را محدود میکند و چکوالو موازی، مسیر برگشت آزاد را فراهم میکند.
اطلاعات فنی سری STUF
نکات عمومی اعلامشده برای خانواده STUF.
مدل STUF380 لازم دارید؟
مدل 3/8 اینچ با حداکثر دبی 30 لیتر بر دقیقه برای بسیاری از مدارهای کنترل سرعت قابل استفاده است.
ارسال درخواست در واتساپسایز دیگری میخواهید؟
برای مدلهای STUF180 تا STUF112 استعلام موجودی و انتخاب سایز بگیرید.
