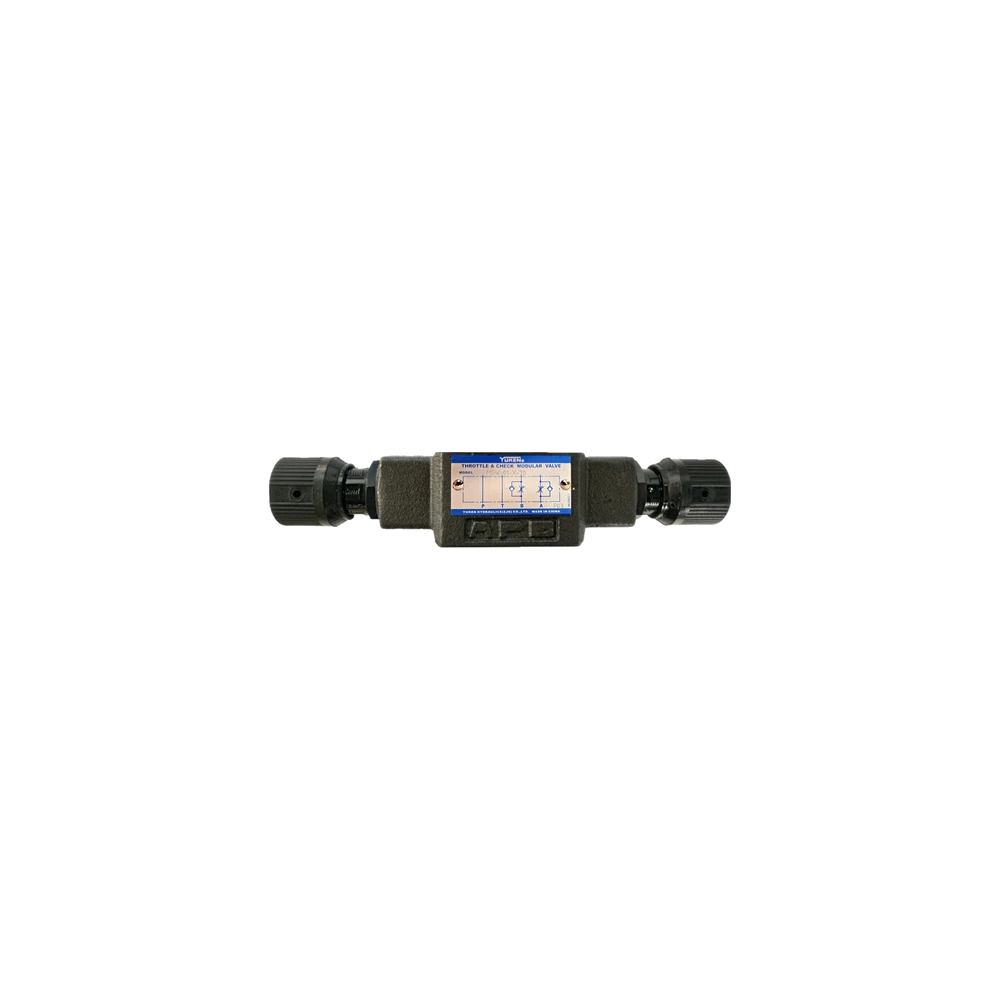

فلوکنترل زیرشیری یوکن MSA / MSB / MSW-01

فلوکنترل زیرشیری تیپ یوکن MSA / MSB / MSW-01 با نقشه‌های رسمی Meter-In و Meter-Out؛ فشار کاری موجودی سایت تا 250 بار.

استعلام و مشاوره ارسال عکس پلاک در واتساپ

فلوکنترل زیرشیری یوکن MSA / MSB / MSW-01

YUKEN · مرجع فنی رسمینقشه‌ها و کدگذاری از کاتالوگ رسمی یوکن؛ مشخصات فروش سایت با سقف کاری اعلام‌شده تنظیم شده است.

فشار کاری موجودی سایت: حداکثر 250 bar

مشخصات اصلی

خانواده Throttle & Check Modular Valve سری 01.

فشار کاری موجودی سایت250 barسقف کاری اعلامی برای فروش سایت

حداکثر دبی80 L/minبرای خانواده MS*-01-*-70

سری نصب01نصب ساندویچی / زیرشیری

روش کنترلMeter-In / Meter-Outبسته به کد X یا Y

برای افزایش دبی، پیچ یا ولوم تنظیم جریان در جهت بازشدن تنظیم می‌شود و بعد از تنظیم باید قفل تنظیم محکم شود. انتخاب Meter-In یا Meter-Out باید با نوع بار و مدار دستگاه هماهنگ باشد.

کدخوانی

تیپ‌های فلوکنترل زیرشیری

X یعنی Meter-Out و Y یعنی Meter-In. حروف MSA / MSB / MSW مشخص می‌کنند کدام خط کنترل می‌شود.

کد کامل	خط کنترل	نوع کنترل	توضیح	حداکثر فشار	حداکثر دبی
`MSA-01-X-70`	خط A	Meter-Out	کنترل خروجی روغن از خط A	250 bar	80 L/min
`MSA-01-Y-70`	خط A	Meter-In	کنترل ورودی روغن به خط A	250 bar	80 L/min
`MSB-01-X-70`	خط B	Meter-Out	کنترل خروجی روغن از خط B	250 bar	80 L/min

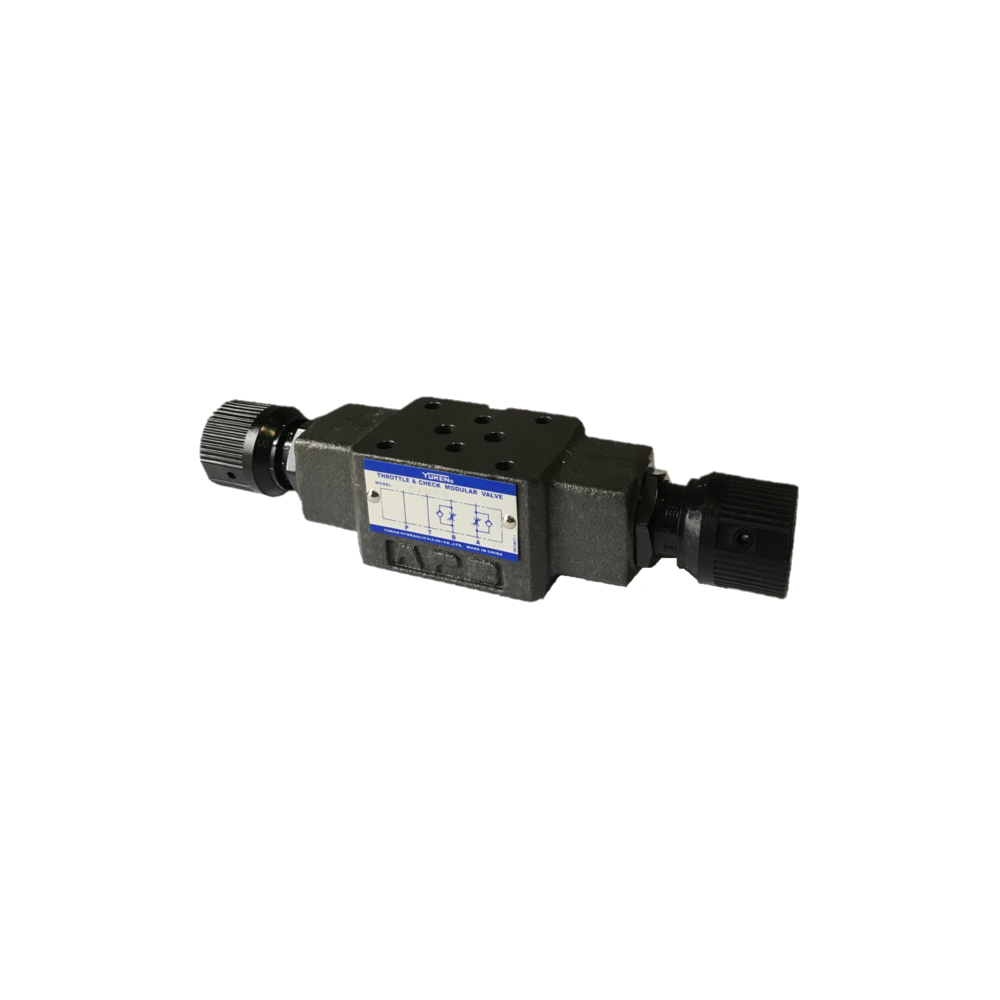

`MSB-01-Y-70`	خط B	Meter-In	کنترل ورودی روغن به خط B	250 bar	80 L/min
`MSW-01-X-70`	خط A و B	Meter-Out	کنترل خروجی روغن در هر دو خط A و B	250 bar	80 L/min
`MSW-01-Y-70`	خط A و B	Meter-In	کنترل ورودی روغن در هر دو خط A و B	250 bar	80 L/min
`MSW-01-XY-70`	خط A و B	A: Out / B: In	خط A متر اوت و خط B متر این	250 bar	80 L/min
`MSW-01-YX-70`	خط A و B	A: In / B: Out	خط A متر این و خط B متر اوت	250 bar	80 L/min
