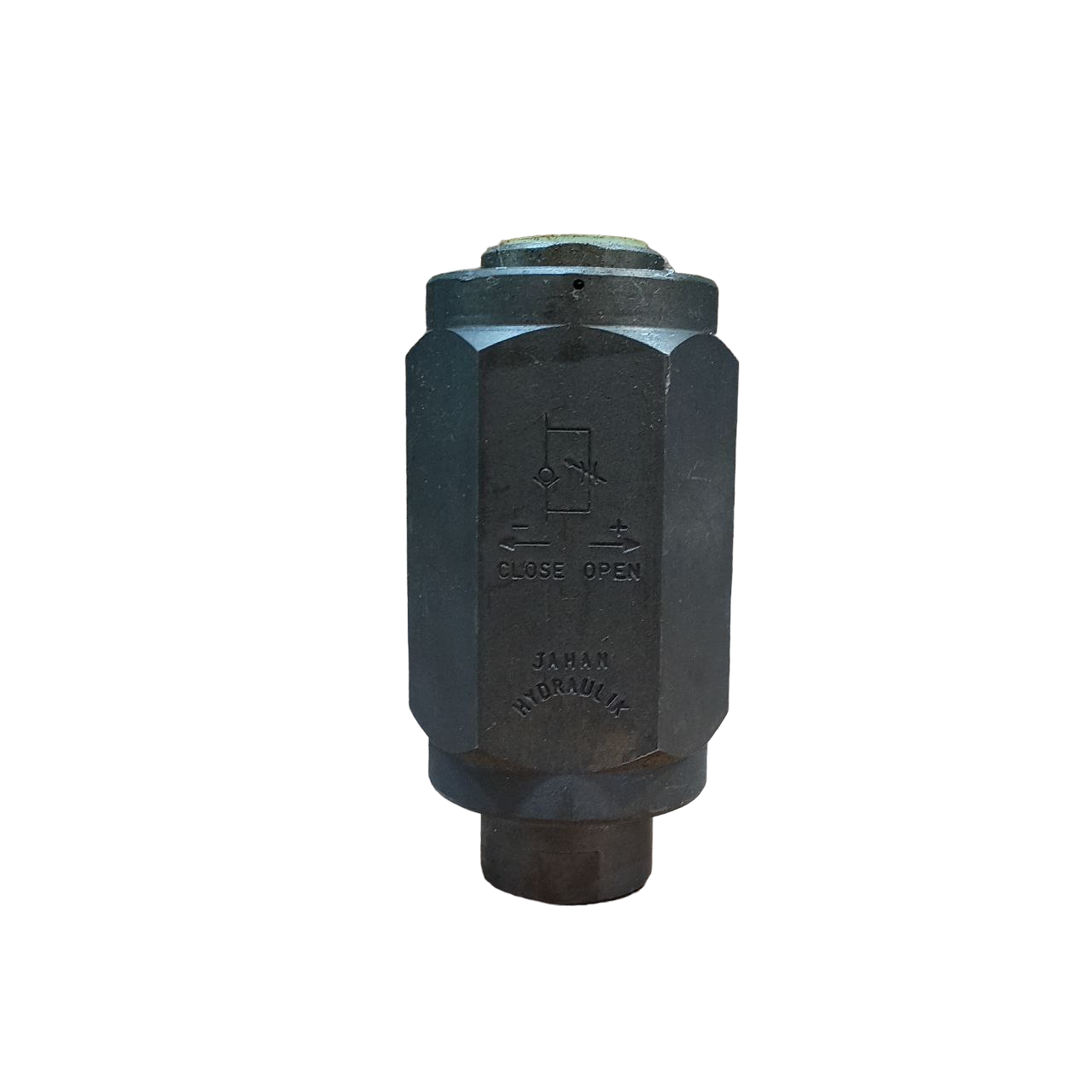

فلوکنترل مچی بینراهی جهان هیدرولیک
فلوکنترل مچی سوپاپدار ساخت ایران برای تنظیم دبی در یک جهت و عبور آزاد جریان در جهت برگشت؛ مناسب کنترل سرعت جک و هیدروموتور در مدارهای هیدرولیک.
فلوکنترل مچی جهان چه کاری انجام میدهد؟
یک فلوکنترل بینراهی سوپاپدار برای کنترل سرعت عملگر هیدرولیک.
تنظیم دبی
با چرخاندن بدنه/قسمت تنظیم، سطح عبور روغن تغییر میکند و سرعت جک یا هیدروموتور تنظیم میشود.
برگشت آزاد
سوپاپ داخلی اجازه میدهد در جهت برگشت، روغن با محدودیت بسیار کمتر عبور کند.
نصب بینراهی
با دو پورت رزوهای مستقیماً در مسیر لوله یا شیلنگ هیدرولیک نصب میشود.
ساخت ایران
برند جهان هیدرولیک؛ بدنه فولادی و مناسب کاربریهای صنعتی هیدرولیک.
جدول انتخاب فلوکنترل مچی جهان
رنجهای دبی زیر برای انتخاب اولیه هستند و انتخاب نهایی باید با دبی واقعی مدار انجام شود.
| سایز پورت | دبی پیشنهادی / تقریبی | فشار کاری مرجع | کاربرد پیشنهادی |
|---|---|---|---|
| 3/8 اینچ | حدود 5 تا 15 L/min | 200 bar | مدارهای کمدبی و جکهای کوچک |
| 1/2 اینچ | حدود 15 تا 40 L/min | 200 bar | پاورپک و مدارهای عمومی؛ نمونه 1/2 تا 40 L/min اعلام شده |
| 3/4 اینچ | حدود 40 تا 80 L/min | 200 bar | مدارهای متوسط با دبی بالاتر |
| 1 اینچ | بیشتر از 80 L/min | 200 bar | مدارهای پردبی و عملگرهای بزرگتر |
| 1¼ اینچ | انتخاب بر اساس دبی واقعی مدار | 200 bar | برای خطوط بزرگتر؛ دبی نهایی با مدار تطبیق داده شود |
جهت جریان و نصب
علامت هیدرولیکی حکشده روی بدنه، جهت کنترل و جهت برگشت آزاد را مشخص میکند.
در این جهت، دبی مطابق میزان تنظیم فلوکنترل محدود میشود.
سوپاپ داخلی مسیر برگشت را باز میکند تا روغن با محدودیت کمتری عبور کند.
چون پلاک مدل مشخصی ندارد، سایز پورت و دبی مدار مهمترین اطلاعات سفارش هستند.
مشخصات عمومی
اطلاعات جمعآوریشده از منابع فروش تخصصی بازار ایران برای محصول جهان هیدرولیک.
نقشه فلوکنترل بینراهی
سمبل فلوکنترل جهان بهصورت یک خفهکن قابلتنظیم با چکوالو برگشت آزاد نمایش داده میشود.
| سایز | سمبل مدار | جهت عملکرد | کاربرد |
|---|---|---|---|
| 3/8 تا 1/4 | 2 → 1 کنترلشده / 1 → 2 آزاد | برای تنظیم سرعت جکهای کوچک و مدارهای کمدبی. | |
| 1/2 تا 3/4 | همان عملکرد با دبی بیشتر | انتخاب رایج برای پاورپکها و ماشینآلات عمومی. | |
| 1 تا 1¼ | مناسب خطوط پرظرفیتتر | برای جکها و عملگرهای بزرگتر که عبور روغن بیشتری لازم دارند. |
سایز فلوکنترل را نمیدانید؟
سایز رزوه، دبی پمپ یا مشخصات جک را بفرستید تا سایز مناسب بررسی شود.
