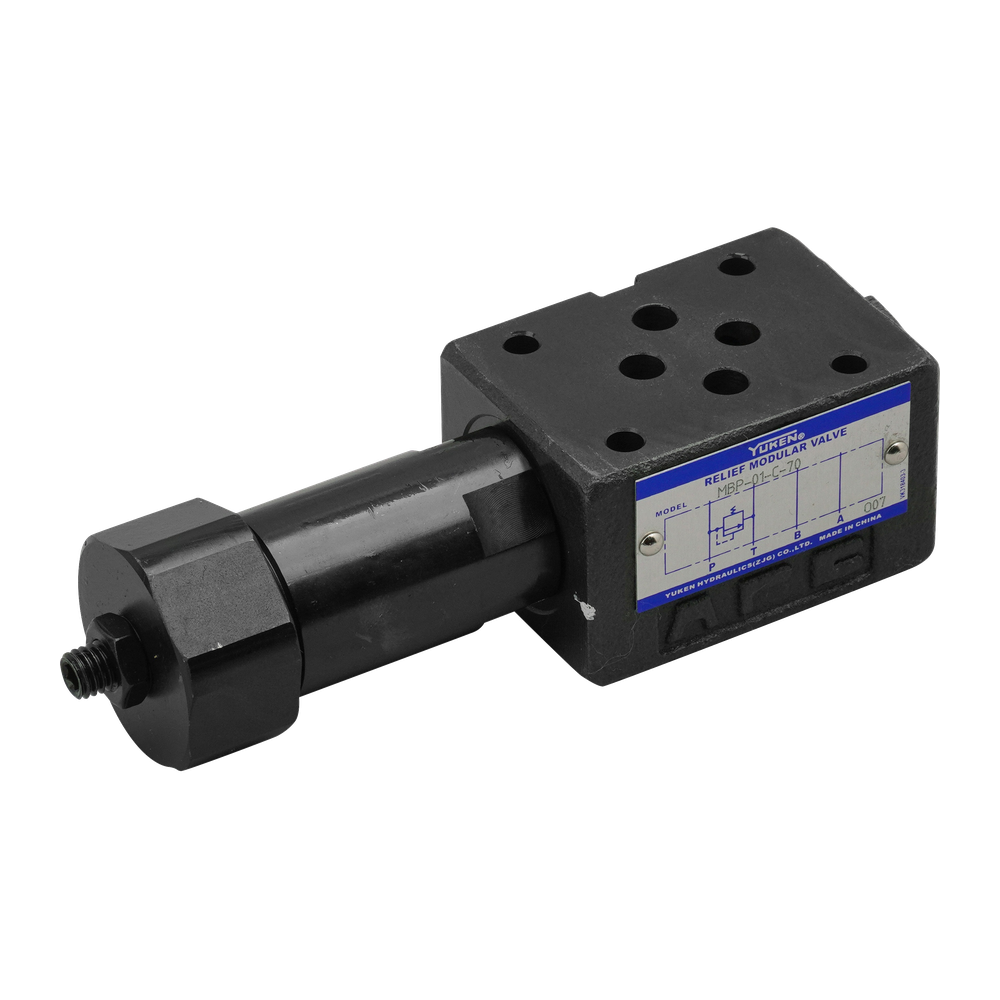

فشارشکن زیرشیری یوکن MBP-01
فشارشکن زیرشیری تیپ یوکن MBP-01 با نقشه رسمی Yuken؛ مناسب استک سری 01 و فشار کاری موجودی سایت تا 250 بار.
YUKEN · مرجع فنی رسمینقشهها و کدگذاری از کاتالوگ رسمی یوکن؛ مشخصات فروش سایت با سقف کاری اعلامشده تنظیم شده است.
فشار کاری موجودی سایت: حداکثر 250 bar
فشارشکن زیرشیری یعنی چه؟
این شیر بهصورت ساندویچی در مجموعه شیرهای سری 01 نصب میشود و برای محدود کردن فشار مدار بهکار میرود.
خانوادهMBP-01Relief Modular Valve برای مسیر P
نوع نصبزیرشیری / ساندویچیاستکشونده در مجموعه شیر سری 01
طراحی جدید 70تا 60 L/minحداکثر دبی کاتالوگ مرجع جدید
فشار کاری موجودی سایت250 barحداکثر فشار کاری اعلامی برای فروش سایت
در بازار نمونههای با Design Number قدیمیتر مثل -30 هم دیده میشوند که مشخصات فشار و دبی آنها با طراحی جدید -70 یکسان نیست. برای سفارش، کد کامل روی پلاک را ارسال کنید.
MBP-01
جدول رنجهای تنظیم فشار
حرف B، C یا H روی پلاک، رنج تنظیم فشار را مشخص میکند.
| کد رنج | محدوده تنظیم تقریبی | نمونه کد | کاربرد |
|---|---|---|---|
| B | تا حدود 70 bar | MBP-01-B-70 | فشارهای پایینتر |
| C | 35 تا 140 bar | MBP-01-C-70 | رنج میانی و پرکاربرد |
| H | 70 تا 210 bar | MBP-01-H-70 | فشارهای بالاتر |
کدخوانی ساده
نمونه: MBP-01-C-70
نوع شیرMBP
فشارشکن یا Relief Valve زیرشیری برای مسیر P.
سایز خانواده01
خانواده Modular سایز 01.
رنج فشارC
در این مثال، رنج تنظیم حدود 35 تا 140 بار است.
Design Number70
نسخه جدیدتر سری 01 با ظرفیت فشار و دبی بالاتر.
برای بالا بردن فشار تنظیمی، پیچ تنظیم در جهت ساعتگرد چرخانده میشود و بعد از تنظیم باید مهره قفل دوباره محکم شود.
نقشه رسمی فشارشکن زیرشیری MBP-01
Graphic Symbol از بخش Relief Modular Valves سری 01 یوکن.
MBP-01 · P-Line Relief
فشارشکن مسیر P در استک زیرشیری سری 01.
