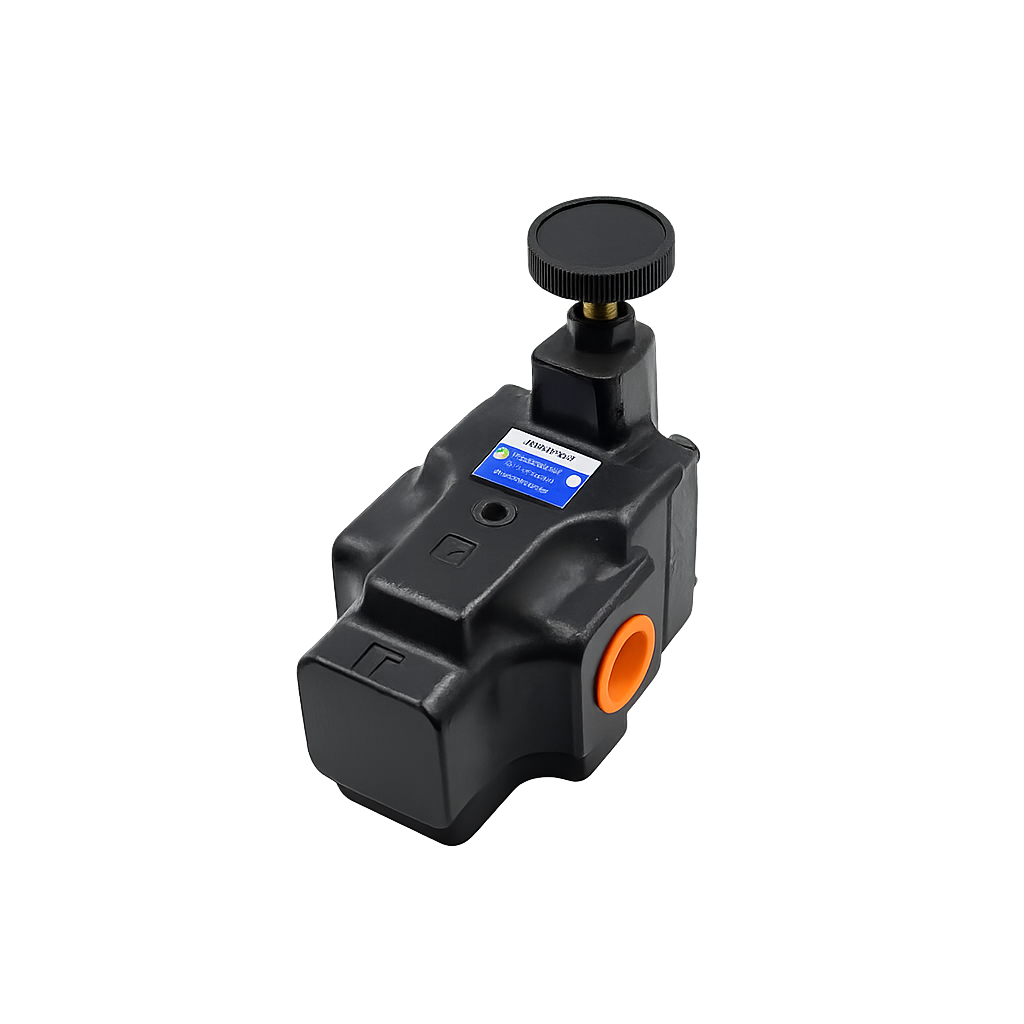

فشارشکن بینراهی یوکن BT
فشارشکن بینراهی تیپ یوکن BT در سایزهای 03، 06 و 10 با مرجع فنی رسمی Yuken؛ فشار کاری موجودی سایت تا 250 بار.
کاربرد
سری BT از نوع فشارشکن پایلوتی با اتصال رزوهای است و میتواند مستقیماً در مسیر لولهکشی مدار قرار بگیرد.
حفاظت از مدار
در صورت بالا رفتن فشار از مقدار تنظیمشده، فشار اضافی را کنترل میکند.
اتصال رزوهای
سری BT برای نصب Threaded و استفاده بینراهی طراحی شده است.
تنظیم دستی فشار
فشار توسط پیچ یا هندویل تنظیم میشود؛ ساعتگرد فشار را بیشتر میکند.
پایلوتی
برای کنترل پایدار فشار در دبیهای بالاتر نسبت به رلیف مستقیم مناسب است.
جدول مدلهای بینراهی
تفاوت اصلی مدلهای 03، 06 و 10 در سایز و ظرفیت عبور دبی است.
| مدل | حداکثر دبی | حداکثر فشار کاری | نوع نصب | سایز سری |
|---|---|---|---|---|
| BT-03 | 100 L/min | 250 bar | رزوهای / بینراهی | سایز 03 |
| BT-06 | 200 L/min | 250 bar | رزوهای / بینراهی | سایز 06 |
| BT-10 | 400 L/min | 250 bar | رزوهای / بینراهی | سایز 10 |
کدخوانی سری BT
نمونه کاتالوگی: BT-03-V-32
Pilot Operated Relief Valve.
Threaded Connection؛ یعنی مدل رزوهای و بینراهی.
با افزایش سایز، ظرفیت دبی خانواده بیشتر میشود.
نسخه High Venting Pressure؛ در صورت وجود روی کد محصول.
نکات نصب و تنظیم
برای عملکرد پایدار فشارشکن پایلوتی، مسیر تانک و دبی مدار اهمیت دارد.
نقشه رسمی فشارشکن بینراهی BT
سمبلها مستقیماً از کاتالوگ Pressure Controls یوکن برداشته شدهاند.
Graphic Symbol استاندارد
سمبل اصلی Pilot Operated Relief Valve برای سری BT.
Vent Connection
نمونه دارای اتصال Vent طبق کاتالوگ رسمی یوکن.
BT-03، BT-06 یا BT-10؟
دبی پمپ، فشار کاری و سایز رزوه را بفرستید تا مدل مناسب بررسی شود.
