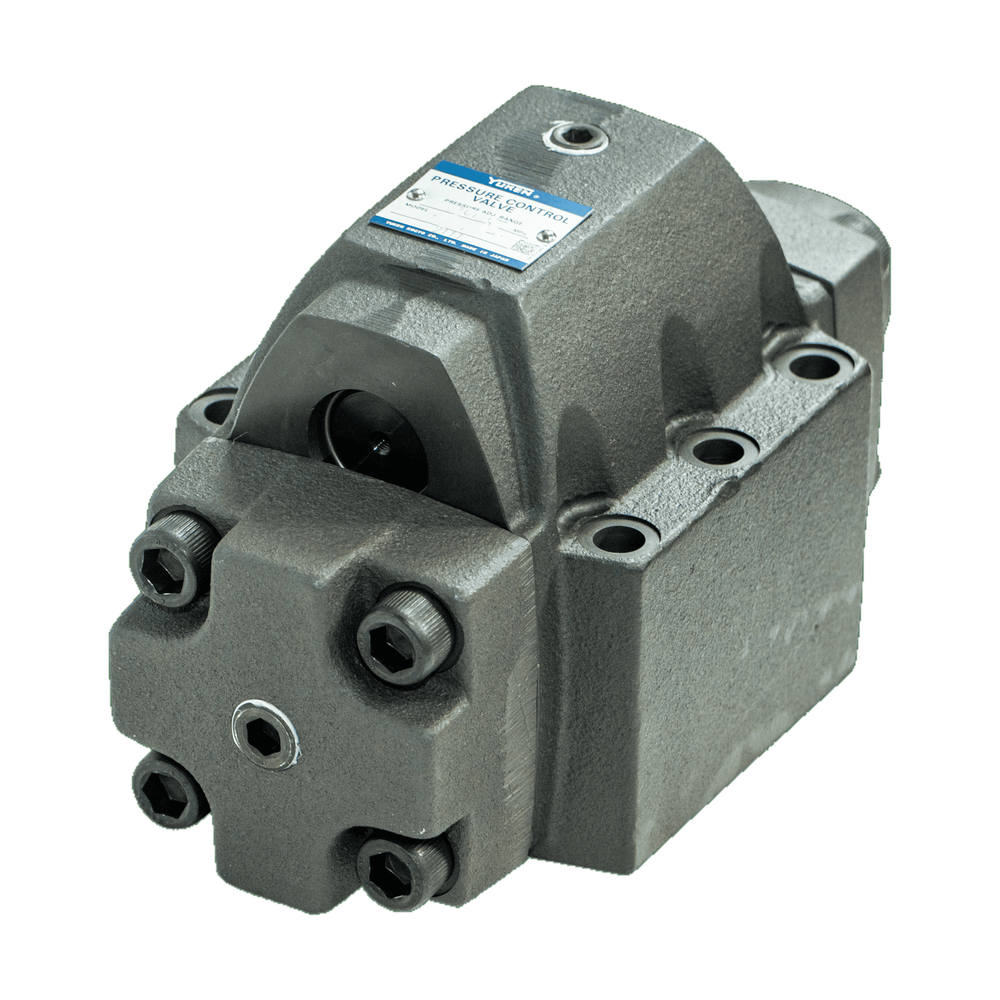

شیر کنترل فشار یوکن HCG
شیر کنترل فشار تیپ یوکن HCG با چکوالو داخلی و نقشههای رسمی Yuken؛ فشار کاری مرجع این خانواده تا 210 بار.
HCG یعنی چه؟
این سری از خانواده شیرهای کنترل فشار HC یوکن است که چکوالو داخلی دارد و بهصورت زیرشیری نصب میشود.
Pressure Control Valve با چکوالو داخلی برای برگشت آزاد جریان.
Sub-plate Mounting؛ نصب زیرشیری روی سابپلیت.
سه سایز اصلی با ظرفیت دبی متفاوت.
حداکثر فشار کاری خانواده HCG در کاتالوگ مرجع.
جدول سایز و ظرفیت دبی
حداکثر دبی با بزرگ شدن سایز شیر افزایش پیدا میکند.
| مدل | حداکثر دبی | حداکثر فشار کاری | سایز |
|---|---|---|---|
| HCG-03 | 50 L/min | 210 bar | سایز 03 |
| HCG-06 | 125 L/min | 210 bar | سایز 06 |
| HCG-10 | 250 L/min | 210 bar | سایز 10 |
رنجهای تنظیم فشار
حرف روی پلاک، بازه تنظیم فشار را مشخص میکند.
| کد رنج | بازه تقریبی فشار | بازه کاتالوگی |
|---|---|---|
| L | 2.5 تا 4.5 bar | 0.25–0.45 MPa |
| M | 4.5 تا 9 bar | 0.45–0.9 MPa |
| N | 9 تا 18 bar | 0.9–1.8 MPa |
| A | 18 تا 35 bar | 1.8–3.5 MPa |
| B | 35 تا 70 bar | 3.5–7.0 MPa |
| C | 70 تا 140 bar | 7.0–14 MPa |
تیپهای عملکرد HCG
عدد بعد از رنج فشار مشخص میکند شیر چه نوع عملکردی داشته باشد.
| تیپ | عملکرد | پایلوت / درین | توضیح |
|---|---|---|---|
| 1 | رلیف فشار پایین | پایلوت داخلی / درین داخلی | فقط برای رنجهای L و M |
| 2 | سکوئنس + چک | پایلوت داخلی / درین خارجی | برای ترتیب دادن حرکت عملگرها |
| 3 | سکوئنس + چک | پایلوت خارجی / درین خارجی | برای فرمان سکوئنس با پایلوت خارجی |
| 4 | آنلودینگ + چک | پایلوت خارجی / درین داخلی | برای تخلیه پمپ در فشار تنظیمشده |
کدخوانی نمونه
نمونه: HCG-10-C2-22
کنترل فشار با چک داخلی و نصب زیرشیری.
بزرگترین سایز استاندارد این خانواده با دبی تا 250 L/min.
رنج C و تیپ 2؛ سکوئنس با پایلوت داخلی و درین خارجی.
شماره طراحی سری مرجع یوکن.
نقشههای رسمی HCG
سمبلهای HC Type از جدول Valve Types کاتالوگ رسمی Yuken برداشته شدهاند.
Type 1 · Counterbalance
Internal Pilot · Internal Drain
Type 2 · Sequence + Check
Internal Pilot · External Drain
Type 3 · Sequence + Check
External Pilot · External Drain
Type 4 · Counterbalance
External Pilot · Internal Drain
کد HCG را دارید؟
کد کامل روی پلاک را بفرستید تا سایز، رنج فشار و تیپ عملکرد بررسی شود.
ارسال در واتساپبین HCG-03، 06 و 10 مردد هستید؟
دبی مدار و فشار تنظیمی را اعلام کنید تا سایز مناسبتر انتخاب شود.
