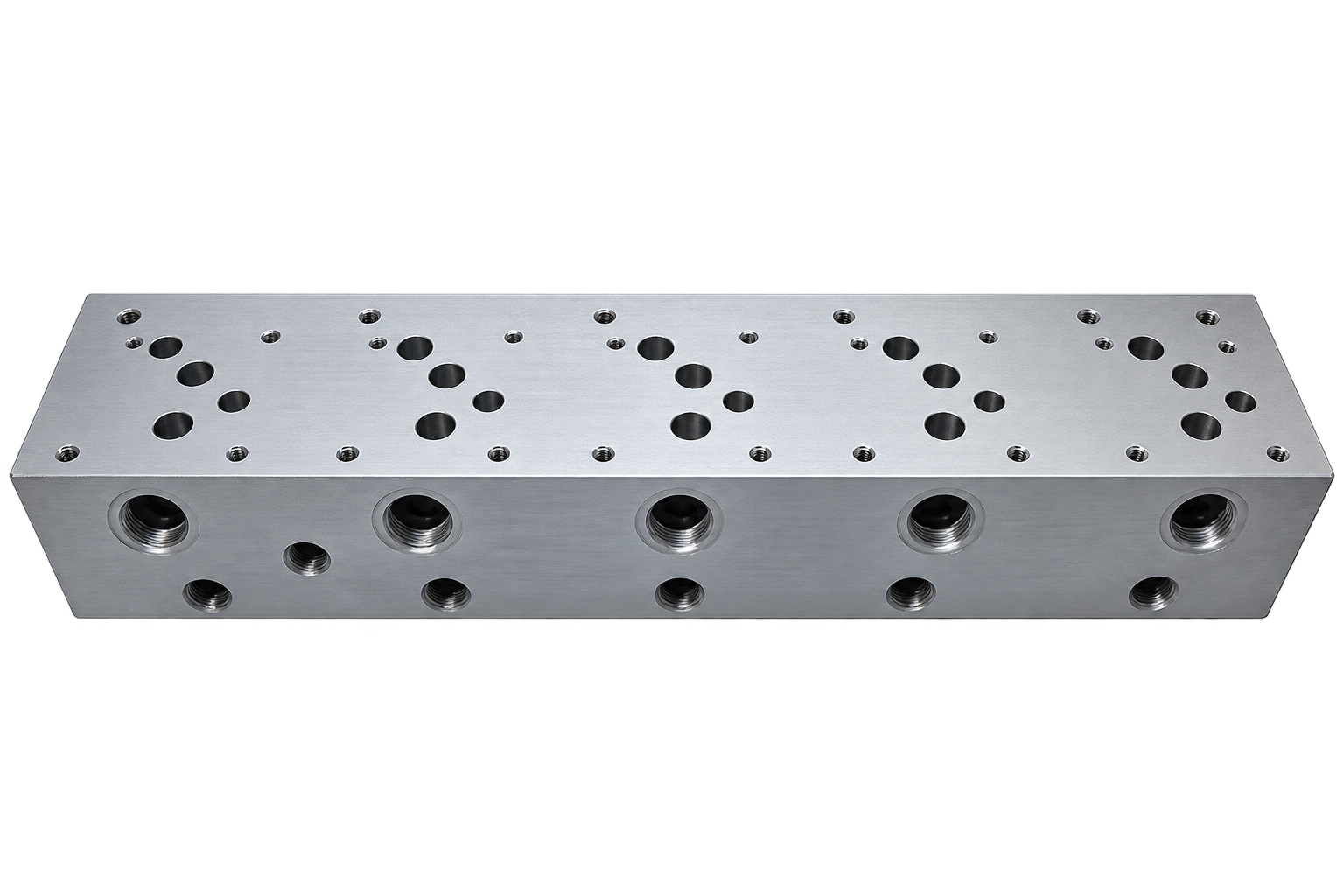

زیر چند طبقه آرافن 1/4 و 3/8
زیر چند طبقه یا مانیفولد زیرشیری آرافن در سایزهای 1/4 و 3/8 اینچ، قابل ساخت تا 6 طبقه و قابل سفارش در نوع ساده یا فشارشکندار.
معرفی محصول
زیر چند طبقه آرافن برای نصب چند شیر هیدرولیک روی یک بلوک مشترک استفاده میشود. این محصول در دو سایز 1/4 و 3/8 اینچ عرضه میشود و بهصورت ساده یا فشارشکندار قابل سفارش است.
یکپارچه و مرتب
چند شیر را روی یک بلوک مشترک سوار میکند و لولهکشی مدار را تمیزتر و جمعوجورتر میسازد.
دو سایز پرمصرف
در سایزهای 1/4 و 3/8 اینچ قابل تهیه است.
تا 6 طبقه
بسته به نیاز مدار، از یک طبقه تا شش طبقه ساخته میشود.
نوع فشارشکندار
در صورت نیاز، بلوک با فشارشکن داخلی هم ساخته میشود تا فشار مدار کنترل شود.
سایزهای موجود
انتخاب اصلی این محصول بر اساس سایز شیر، تعداد طبقات و نیاز یا عدم نیاز به فشارشکن انجام میشود.
| سایز | کاربری رایج | تعداد طبقات قابل ساخت | نوع ساخت |
|---|---|---|---|
| 1/4 اینچ | مدارهای جمعوجور و شیرهای سایز 1/4 | از 1 تا 6 طبقه | ساده / فشارشکندار |
| 3/8 اینچ | مدارهای با دبی بیشتر و شیرهای سایز 3/8 | از 1 تا 6 طبقه | ساده / فشارشکندار |
تعداد طبقات قابل ساخت
این خانواده بسته به نیاز مدار از 1 تا 6 طبقه قابل ساخت است.
| تعداد طبقه | توضیح |
|---|---|
| 1 طبقه | برای نصب یک شیر روی یک بلوک |
| 2 طبقه | دو شیر روی یک مانیفولد مشترک |
| 3 طبقه | گزینه رایج برای پاورپک و مدارهای چند مصرفه |
| 4 طبقه | برای مدارهای با تعداد مصرفکننده بیشتر |
| 5 طبقه | قابل ساخت سفارشی بر اساس نیاز |
| 6 طبقه | حداکثر تعداد طبقات متداول این خانواده |
تیپهای قابل سفارش
بسته به نوع مدار میتوانید زیرشیری ساده یا فشارشکندار انتخاب کنید.
| نوع | توضیح |
|---|---|
| ساده | مانیفولد چند طبقه معمولی بدون فشارشکن داخلی |
| فشارشکندار | دارای بخش محدودکننده فشار روی بلوک برای کنترل فشار اصلی مدار |
راهنمای انتخاب
برای انتخاب دقیقتر این زیرشیری، این موارد را مشخص کنید.
باید با سایز شیر و دبی مدار متناسب باشد.
بر اساس تعداد شیرهای موردنیاز و مصرفکنندههای مدار تعیین میشود.
اگر محدود کردن فشار روی خود بلوک لازم است، نوع فشارشکندار انتخاب شود.
فرستادن عکس، فاصله پیچها، سایز رزوه و نمای بالا/بغل به انتخاب بهتر کمک میکند.
