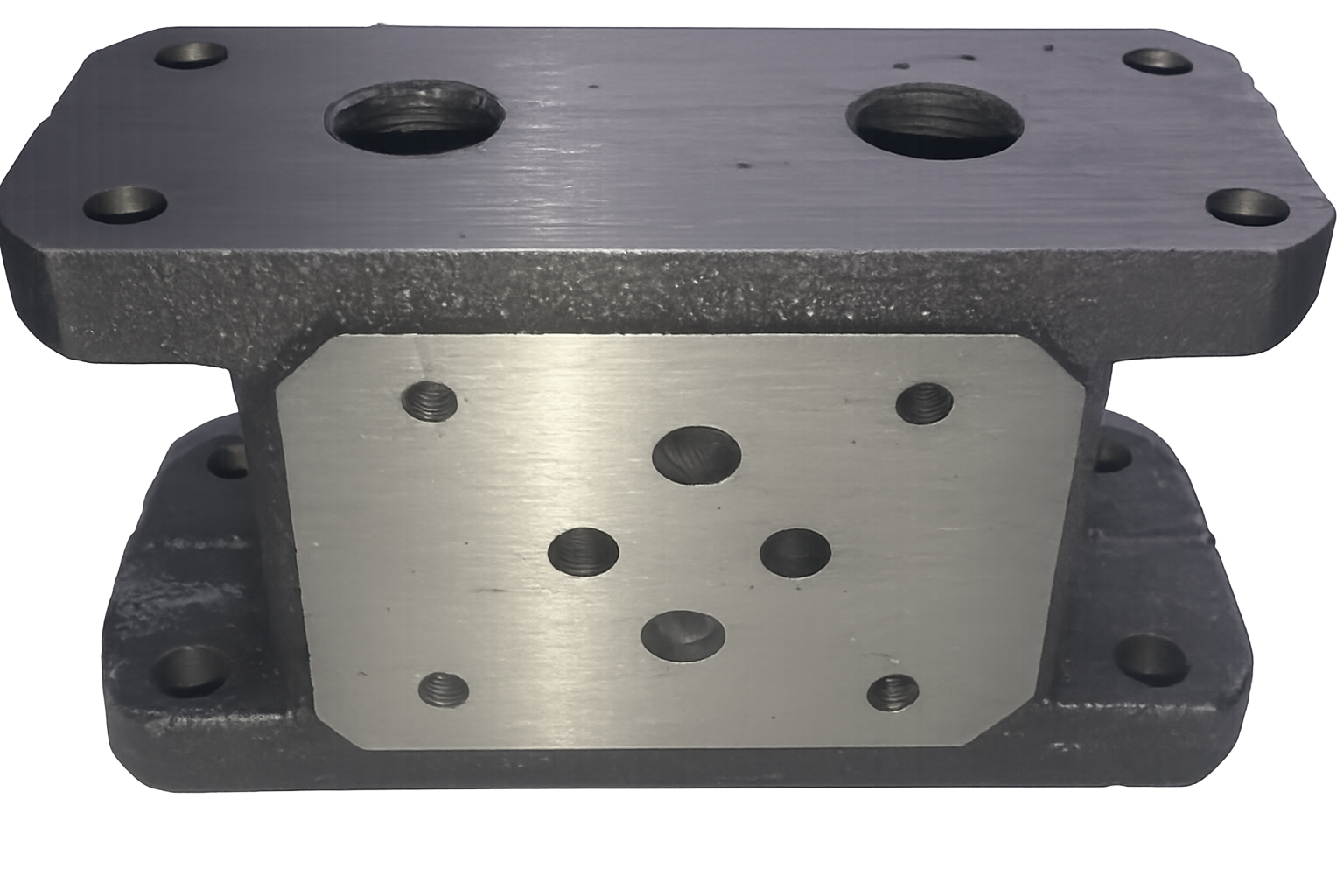

زیرشیری قابل کوبل باز و بسته
زیرشیری قابل کوبل برای ساخت مجموعه چندشیری؛ در نوع بسته دو مسیر اصلی P و T عبوری هستند و در نوع باز/سری، مسیر مستقیم P بین طبقات بسته میشود تا خروجی T یک ایستگاه، فشار P ایستگاه بعد را تغذیه کند.
زیرشیری قابل کوبل چیست؟
این زیرشیری برای بستن چند شیر کنار هم و ساخت یک مجموعه چندطبقه استفاده میشود. مسیرهای اصلی داخل بلوکها طوری طراحی میشوند که با کوبل کردن چند زیرشیری، مدار مرتب و فشرده باقی بماند.
ساخت بلوک چندطبقه
چند زیرشیری کنار هم کوبل میشوند و هر طبقه یک شیر هیدرولیک را میپذیرد.
قابل توسعه
در صورت نیاز میتوان تعداد طبقات را با اضافه کردن زیرشیری افزایش داد.
دو تیپ مدار
مدل بسته/موازی و مدل باز/سری برای منطقهای مختلف مدار موجود است.
مسیرهای P و T
تفاوت اصلی دو تیپ در نحوه عبور مسیر فشار P و برگشت T بین طبقات است.
تفاوت دو مدل قابل کوبل
در مدل بسته هر دو مسیر اصلی عبوری هستند؛ در مدل باز/سری مسیر مستقیم P بین طبقات قطع میشود و T طبقه قبلی، P طبقه بعد را تغذیه میکند.
| مدل | وضعیت پورتها | نحوه عملکرد | کاربرد |
|---|---|---|---|
| بسته / موازی | P و T هر دو عبوری | فشار و برگشت بهصورت مشترک از کنار همه طبقات عبور میکنند. | مدارهای چندشیری موازی و شیرهایی که فشار مشترک میگیرند |
| باز / سری | P مستقیم بین طبقات بسته؛ T ایستگاه قبلی → P ایستگاه بعد | روغن خروجی از T یک شیر، ورودی فشار شیر بعدی را تغذیه میکند. | مدارهای سری و کاربردهایی که ترتیب عبور جریان مهم است |
نقشه ساده مسیرهای کوبل
این شکل فقط برای فهم تفاوت مسیرهاست؛ جهت نصب نهایی با سوراخهای P و T روی خود بلوک کنترل شود.
مدل بسته / موازی
هر دو گالری P و T در طول مجموعه عبور میکنند و همه طبقات فشار و برگشت مشترک دارند.
مدل باز / سری
عبور مستقیم P بین دو طبقه قطع میشود؛ جریان برگشتی T از ایستگاه قبلی به فشار P ایستگاه بعد هدایت میشود.
سایزهای موجود
این خانواده در دو سایز پرمصرف عرضه میشود.
| سایز | کاربری |
|---|---|
| 1/4 اینچ | برای شیرها و مدارهای کوچکتر / دبی کمتر |
| 3/8 اینچ | برای شیرهای بزرگتر و دبی بالاتر |
برای سفارش چه چیزی مشخص شود؟
برای جلوگیری از اشتباه در مدار، فقط اسم «باز» یا «بسته» کافی نیست.
سایز زیرشیری و شیر نصبشونده را مشخص کنید.
مدار سری یا موازی باید از قبل مشخص باشد.
تعداد شیرهای موردنیاز تعیین میکند چند زیرشیری باید کوبل شود.
اگر نمونه قبلی دارید، عکس دو سمت بلوک یا علامت پورتها را بفرستید.
مدل باز یا بسته را نمیدانید؟
عکس زیرشیری فعلی و شیر روی آن را بفرستید تا مسیر مناسب بررسی شود.
ارسال عکس در واتساپبلوک چندطبقه میخواهید؟
تعداد شیرها، سایز و نوع مدار را بگویید تا مجموعه قابل کوبل مناسب پیشنهاد شود.
